Control de tensión de bandas en centros de producción con grandes diferencias de tensión en función del material

En los últimos años, las crecientes demandas de la industria del converting de papel y film en cuanto a la diversidad de materiales utilizados en sus productos finales han influido significativamente en el desarrollo de los sistemas de producción requeridos. Cada material que se procesa trae consigo propiedades específicas que deben ser tenidas en cuenta. La tecnología de las máquinas y los sistemas de control deben diseñarse en función de estas propiedades. No solo las capacidades de los motores, sino también los diseños mecánicos deben adaptarse a los materiales y las tensiones que se producen durante el procesamiento.

Para mantener constantes la tensión, dependiendo del material y del proceso, la medición y el control del tiro de la banda se han convertido en un tema crucial con una creciente importancia. Aquí, se exige la más alta precisión en la medición de la tensión real de la cinta y la evaluación más rápida y fiable de las señales posibles.

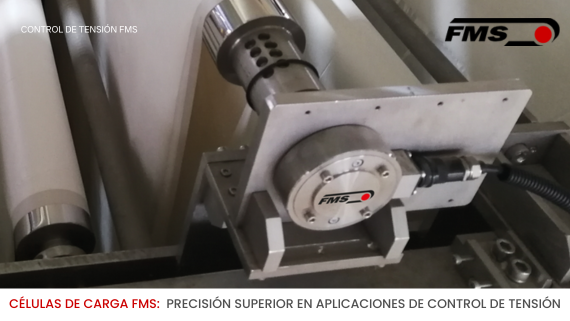

Células de carga FMS - Herrekor

El Principio: Tecnología de Medición de Fuerzas de FMS

Durante casi 30 años, FMS Force Measuring Systems AG en Suiza ha fabricado las células de carga LMGZ, utilizados mundialmente en diversas industrias. Con las numerosas versiones y fuerzas nominales que van desde los 33 hasta los 25,000 N, FMS satisfizo la demanda de los constructores de máquinas al reemplazar las funciones de los rodillos bailarines por células de carga. Esto permitió optimizar las operaciones de procesamiento y aumentar las velocidades de las máquinas.

FMS ha liderado constantemente su programa de desarrollo basándose en las necesidades reales del mercado. La flexibilidad obtenida en el proceso y la estrecha cooperación con los constructores de máquinas y los usuarios finales de las industrias de papel, film, textil y siderurgia han sido clave en el desarrollo de productos innovadores. Para satisfacer la demanda de transductores de fuerza con un rango de medición más amplio, FMS introdujo la serie LMGZD, una célula de carga de doble rango de medición para ser evaluado a través de dos canales separados.

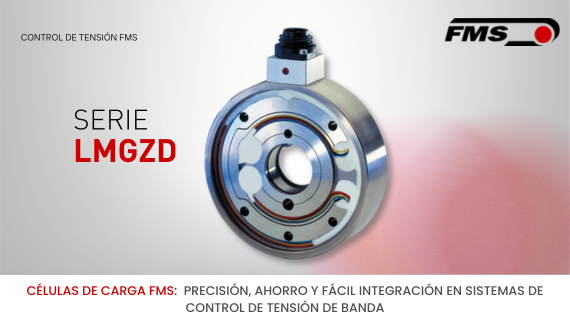

Células de carga FMS Serie LMGZD - Herrekor

Innovación en Medición de Tensión de Banda: Sistema LMGZD

El sistema LMGZD se distingue por la división mecánica en dos rangos de medición, adaptados a las aplicaciones específicas. Esto permite que el tiro del material medido se evalúe en una proporción de 1/100, lo que mejora la precisión en la medición de tensiones tanto pequeñas como grandes.

La diferencia principal con las células de carga tradicionales es el uso de dos bandas de medición con fuerzas nominales diferentes, dispuestas de forma que proporcionan señales de medición simultáneas. Para tensiones pequeñas, el rango de medición bajo proporciona señales precisas, que no pueden determinarse con un transductor para tensiones grandes. Cuando se deben medir tensiones grandes, el sistema cambia automáticamente al rango de medición alto. La protección mecánica integrada contra sobrecarga protege de manera fiable las bandas de medición de ambos rangos.

Además, la construcción está diseñada para que incluso el bajo rango nominal pueda soportar la sobrecarga del rango de fuerza nominal alto, lo que incrementa la seguridad mediante una ligera superposición entre los rangos nominales de medición. Los dos rangos de medición funcionan de manera independiente, realizándose la evaluación de las señales a través del amplificador EMGZ310.ComACT. Este ofrece una conexión Bluetooth y una aplicación especial para Android o iOS para su operación y configuración. En el dispositivo inteligente conectado, también es fácil registrar y evaluar brevemente los datos de medición, lo que es especialmente útil para fines de servicio y análisis.

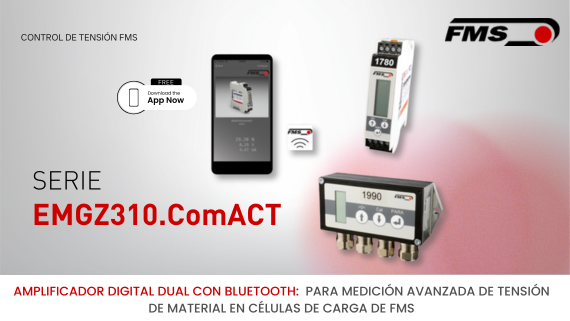

Amplificador EMGZ310.ComACT de FMS - Herrekor

Beneficios del Sistema LMGZD para el Control de Tensión de Banda

La ventaja principal para los constructores de máquinas y usuarios finales se refleja en el diseño compacto del sensor de fuerza y el amplio rango de resolución de todo el sistema de medición. Al utilizar la tecnología FMS, los fabricantes pueden realizar un ahorro de costos y expandir los sistemas de control de tensión de la banda para un procesamiento de materiales universal y de alta calidad. Esta solución se puede integrar fácilmente, ya sea que sea un fabricante de equipos originales (OEM) o un usuario final.

Herrekor: Distribuidor Oficial para España

En Herrekor, contamos con una amplia experiencia en la aplicación de sistemas de medición de tensión de bandas en procesos de Converting, como el que ofrece FMS. Como especialistas, ofrecemos soluciones personalizadas y asistencia técnica de primer nivel para optimizar el control de tensión en procesos de desbobinado y rebobinado de materiales. Contáctenos para obtener más información y soluciones a medida para su empresa.
