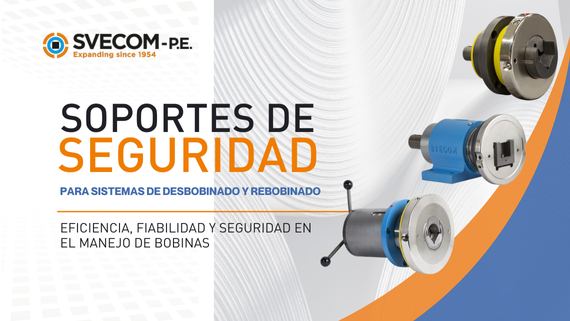

Los soportes de seguridad son componentes esenciales en maquinaria industrial dedicada a procesos de desbobinado y rebobinado, tales como cortadoras, laminadoras, impresoras flexográficas o de huecograbado. Estos dispositivos están diseñados para facilitar la inserción y extracción de bobinas, garantizar el soporte estructural del peso y permitir la transmisión del par necesario para ejercer el control adecuado de la tensión en la banda durante el proceso de producción.
Funciones y ventajas operativas
El uso de soportes de seguridad en sistemas de manipulación de bobinas proporciona múltiples beneficios técnicos y operativos:
- Disminución del tiempo necesario para cargar o descargar bobinas.
- Mejora en la uniformidad del bobinado, contribuyendo a una mayor calidad del producto final.
- Reducción de costes derivados del mantenimiento y de posibles averías.
- Aumento del nivel de seguridad para los operarios, gracias a sistemas de bloqueo automáticos.
Estos soportes incorporan un mecanismo de apertura y cierre que permite una manipulación rápida y segura del eje expansible. Además, disponen de un sistema interno de seguridad que bloquea el cierre incluso en situaciones en las que el operador no haya completado correctamente la maniobra, evitando la caída del eje y protegiendo tanto al equipo como al operario.
Opciones de montaje y versatilidad de diseño
Los soportes de seguridad SVECOM están disponibles en distintas configuraciones para adaptarse a los requisitos de diseño de cada máquina:

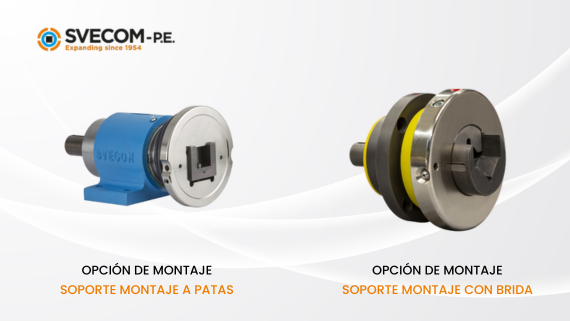

- Montaje a patas: permite ajustes durante la instalación, ideal para situaciones en las que se requiere flexibilidad en el alineamiento.
- Montaje con brida: facilita la alineación precisa entre soportes, aprovechando la mecanización de las bancadas.
También se pueden suministrar con eje de transmisión integrado, o sin él, en función de si se requiere tracción en ambos lados de la bobina.
Ajuste axial sin necesidad de descarga
Para facilitar el centrado del material en máquina, algunos modelos permiten el ajuste axial de la bobina sin necesidad de retirarla. Esta funcionalidad se implementa mediante un soporte con volante manual, que permite el desplazamiento lateral de la bobina, mientras que el soporte opuesto puede tener el eje de transmisión fijo o también desplazable axialmente, en función del diseño de montaje.
Automatización y control

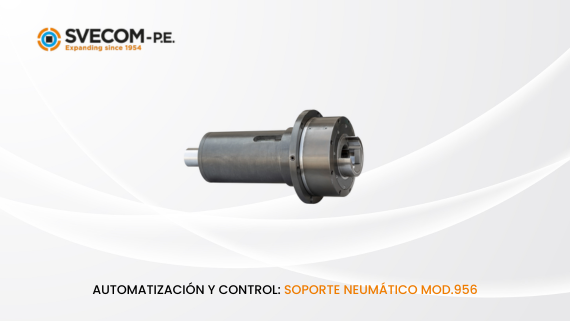

En aplicaciones donde se requiera automatizar la operación de carga, los soportes están disponibles en versión neumática, con entradas separadas de aire para apertura y cierre.
Esto permite ubicar los mandos de control en el exterior de la zona de trabajo, reduciendo los riesgos de atrapamiento y mejorando la ergonomía.
Asimismo, los soportes pueden incorporar sensores de proximidad que informan sobre el estado de apertura o cierre al sistema de control de la máquina. Esta integración permite aumentar el nivel de seguridad funcional y habilita estrategias de automatización avanzadas.
Freno integrado
Otra opción que ofrecemos desde Herrekor, es integrar nuestra gama de frenos neumáticos COREMO en los soportes. Seleccionamos la opción de freno que mejor se ajusta a la aplicación y la combinamos con el soporte adecuado a la carga y tensión de diseño.
