La precisión de una máquina no depende únicamente del husillo, la estructura o el control numérico. El sistema de guiado lineal juega un papel fundamental en la calidad final del mecanizado, la vida útil de la herramienta y la estabilidad del proceso.
Por este motivo, en aplicaciones de máquina herramienta, centros de mecanizado, rectificadoras o equipos de alta precisión, las guías lineales de rodillos se han convertido en la solución preferida frente a las tradicionales guías de bolas.
Pero ¿qué ventajas aportan realmente? ¿Y cuándo merece la pena elegir una guía de rodillos como la nueva THK ERG?
¿Qué diferencia existe entre una guía de bolas y una guía de rodillos?
Aunque ambas tecnologías cumplen la misma función, existen diferencias importantes en la forma en que transmiten las cargas.
Las guías de bolas transmiten el esfuerzo a través de contactos puntuales, mientras que las guías de rodillos lo hacen mediante contactos lineales. Esto aumenta considerablemente la superficie de contacto entre los elementos rodantes y los caminos de rodadura.
Como consecuencia, una guía de rodillos ofrece:
- Mayor capacidad de carga.
- Mayor rigidez.
- Menor deformación bajo carga.
- Mejor comportamiento frente a vibraciones e impactos.
- Mayor estabilidad dimensional durante el mecanizado.
Estas características son especialmente importantes cuando se trabaja con cargas elevadas o cuando se exigen tolerancias de mecanizado de centésimas o incluso milésimas de milímetro.
¿Por qué la rigidez es tan importante en una máquina herramienta?
Cuando una herramienta corta material, aparecen fuerzas variables que intentan deformar todos los componentes de la máquina.
Si el sistema de guiado presenta flexibilidad, se producen pequeños desplazamientos que afectan directamente a:
- La precisión geométrica.
- La calidad superficial.
- La repetibilidad del proceso.
- La vida útil de la herramienta.
Por el contrario, una guía altamente rígida minimiza estas deformaciones y permite transferir la máxima precisión al mecanizado final.
Por este motivo, las guías de rodillos son la solución habitual en máquinas donde la precisión y la productividad son factores críticos.
¿Qué hace diferente a la nueva guía de rodillos THK ERG?

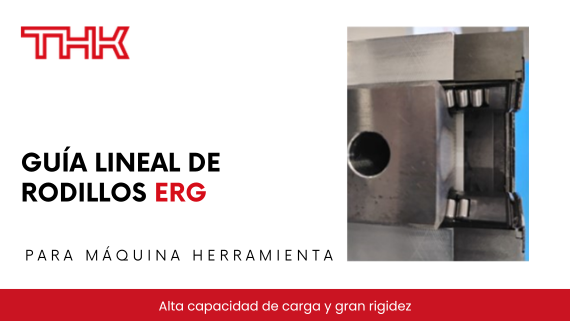

La serie ERG (European Roller Guide) ha sido desarrollada por THK específicamente para aplicaciones de máquina herramienta que requieren una elevada capacidad de carga y una gran rigidez estructural.
Su diseño incorpora rodillos cilíndricos sin jaula, una configuración especialmente adecuada para soportar:
- Cargas elevadas.
- Vibraciones.
- Impactos.
- Procesos de mecanizado exigentes.
Gracias a esta tecnología, la ERG ofrece un comportamiento extremadamente estable incluso en condiciones severas de trabajo.
Se ha optimizado la relación diámetro y longitud de rodillo para aumentar el número de rodillos en el patín e incrementar el sigma de contacto del rodillo, consiguiendo mayor rigidez, movimiento más estable y mejorar su comportamiento contra el efecto damping.
Guía y patín están fabricadas con acero de muy alta calidad.

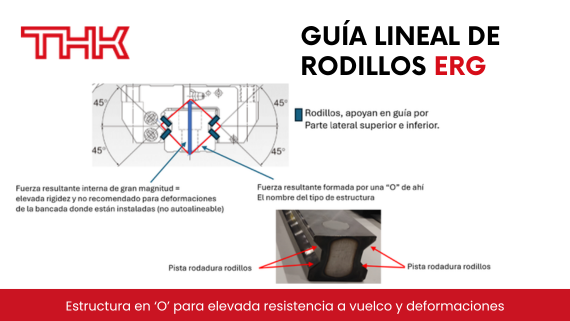

¿Qué ventajas aporta la estructura en “O” o configuración DB?
Uno de los aspectos más relevantes de la serie ERG es su arquitectura interna denominada configuración DB o estructura en "O".
Esta disposición genera una elevada resistencia frente a momentos de vuelco y deformaciones.
En la práctica esto significa:
- Mayor precisión durante el mecanizado.
- Menor desviación de la herramienta.
- Mejor calidad superficial.
- Menor desgaste de herramientas de corte.
La contrapartida de esta elevada rigidez es que la guía no es autoalineable. Por ello, resulta fundamental disponer de una bancada correctamente mecanizada y suficientemente rígida.
Cuando las superficies de montaje son adecuadas, la ERG proporciona una precisión excepcional y una larga vida útil.
¿Para qué nivel de precisión ha sido diseñada la ERG?
La serie ERG está orientada a máquinas que requieren acabados de alta precisión, habitualmente en el rango de centésimas o milésimas de milímetro.
Cuando la aplicación exige precisiones extremas, inferiores a 5 micras, THK dispone de la serie SRG, considerada la referencia dentro de los guiados de rodillos de máxima precisión.
De este modo, ERG cubre un amplio rango de aplicaciones industriales donde se busca un equilibrio óptimo entre precisión, capacidad de carga y coste.
¿Cómo facilita la ERG las tareas de instalación y mantenimiento?
THK ha incorporado varias características destinadas a simplificar el trabajo de los fabricantes de maquinaria.
Rectitud del guiado.
Las guías son fabricadas de tal modo que su rectitud es muy alta, es un material de precisión y por lo tanto no hay que estar ajustando la guía una y otra vez para instalarla dentro de las tolerancias exigidas, con esto se consigue que tiempo de instalación del guiado sea mejorado.

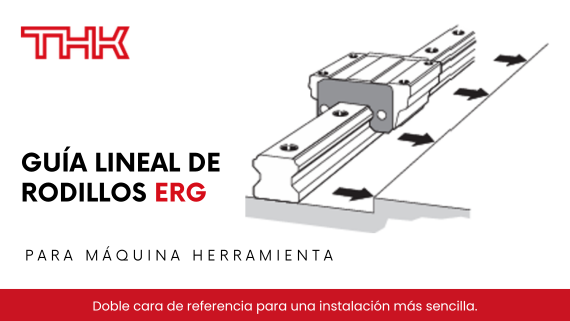

Doble cara de referencia
A diferencia de muchas guías lineales, ambos laterales del raíl ERG son caras de referencia.
Esto elimina errores durante el montaje y simplifica la manipulación de raíles largos y pesados.

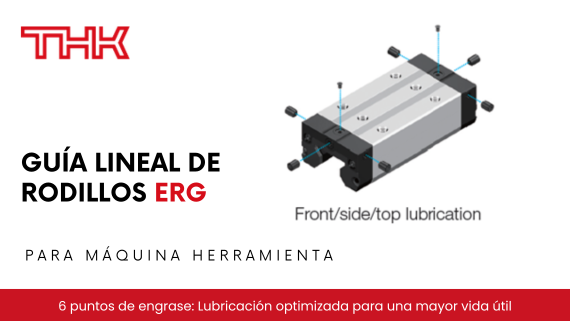

Lubricación optimizada
El patín estándar dispone de seis puntos de engrase que permiten optimizar la distribución del lubricante y prolongar la vida útil del sistema.

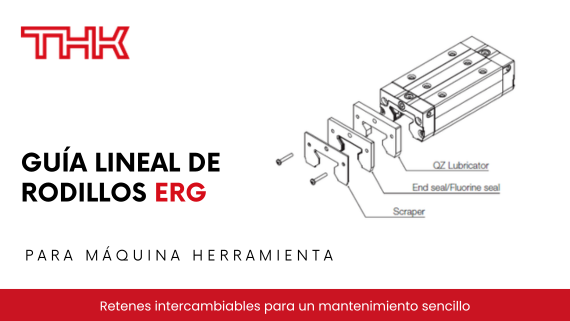

Retenes intercambiables
Los retenes pueden adquirirse por separado, facilitando su sustitución o la adaptación futura del sistema de protección.

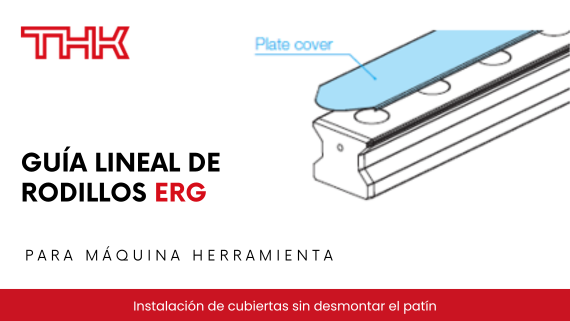

Cubiertas metálicas superiores
La guía admite la instalación de cubiertas metálicas continuas sin necesidad de desmontar el patín.
Esta solución proporciona una protección superior frente a impactos, virutas y partículas contaminantes, reduciendo además los tiempos de montaje respecto a los tradicionales tapones individuales.
¿En qué aplicaciones destaca especialmente la guía THK ERG?
La serie ERG ha sido concebida para aplicaciones donde la rigidez y la precisión son prioritarias:
- Centros de mecanizado.
- Fresadoras CNC.
- Rectificadoras.
- Máquinas especiales.
- Equipos de automatización de alta carga.
- Sistemas de manipulación de precisión.
En todos estos casos, la capacidad para soportar elevadas cargas sin deformación permite mejorar la calidad del proceso y aumentar la productividad.
Conclusión: ¿es la guía THK ERG la solución adecuada para su máquina?
Si su aplicación requiere alta capacidad de carga, elevada rigidez, resistencia a vibraciones y una precisión de mecanizado de centésimas o milésimas de milímetro, la nueva guía de rodillos THK ERG es una solución especialmente interesante.
En HERREKOR somos especialistas en guiado lineal THK y podemos ayudarle a seleccionar la solución más adecuada en función de las cargas, velocidades, precisión requerida y condiciones de trabajo de su máquina.
Consúltenos su aplicación y nuestro equipo técnico le ayudará a definir la configuración óptima para obtener el máximo rendimiento de su sistema de guiado lineal.
